Resistencias de Frenado (RXLG y RXHG)

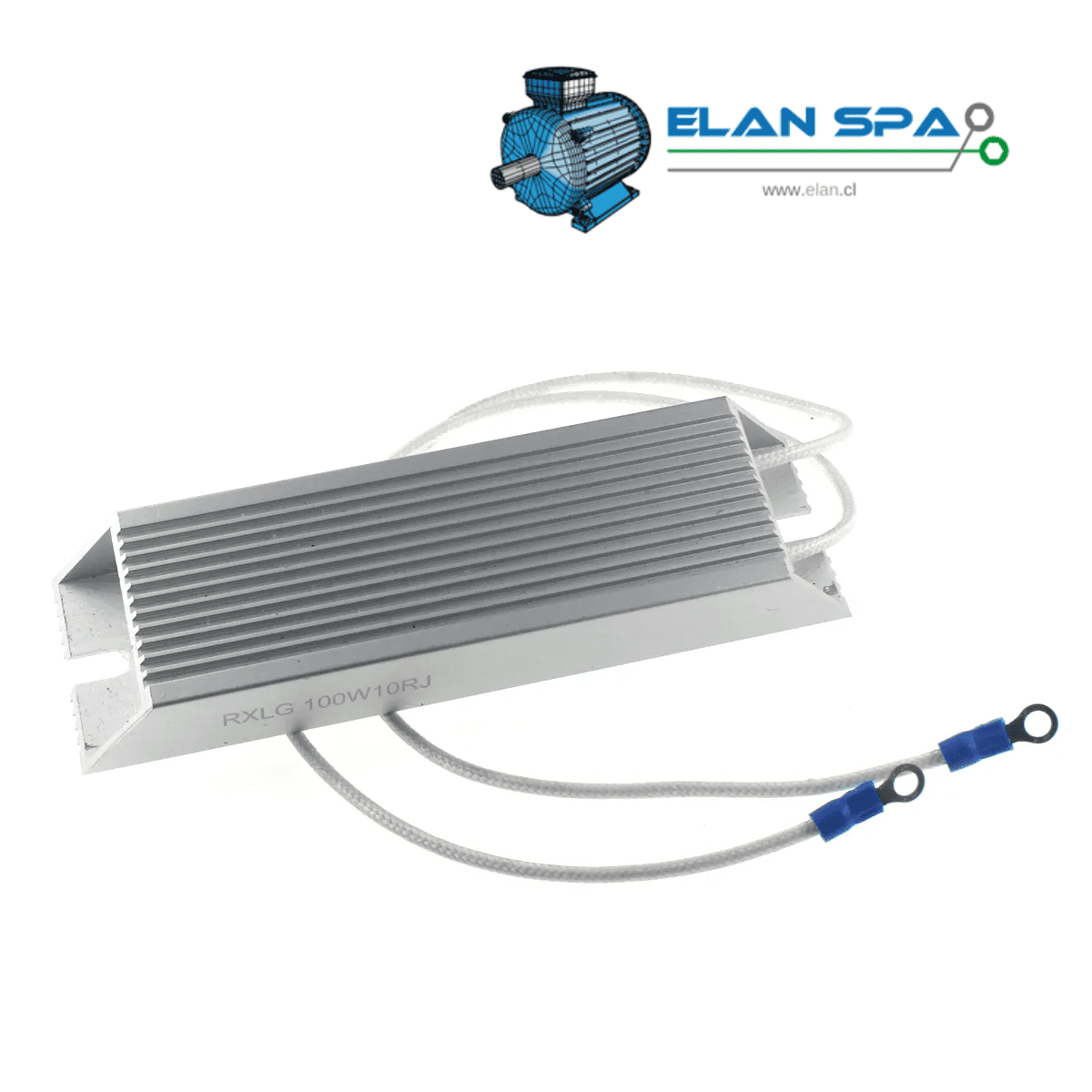

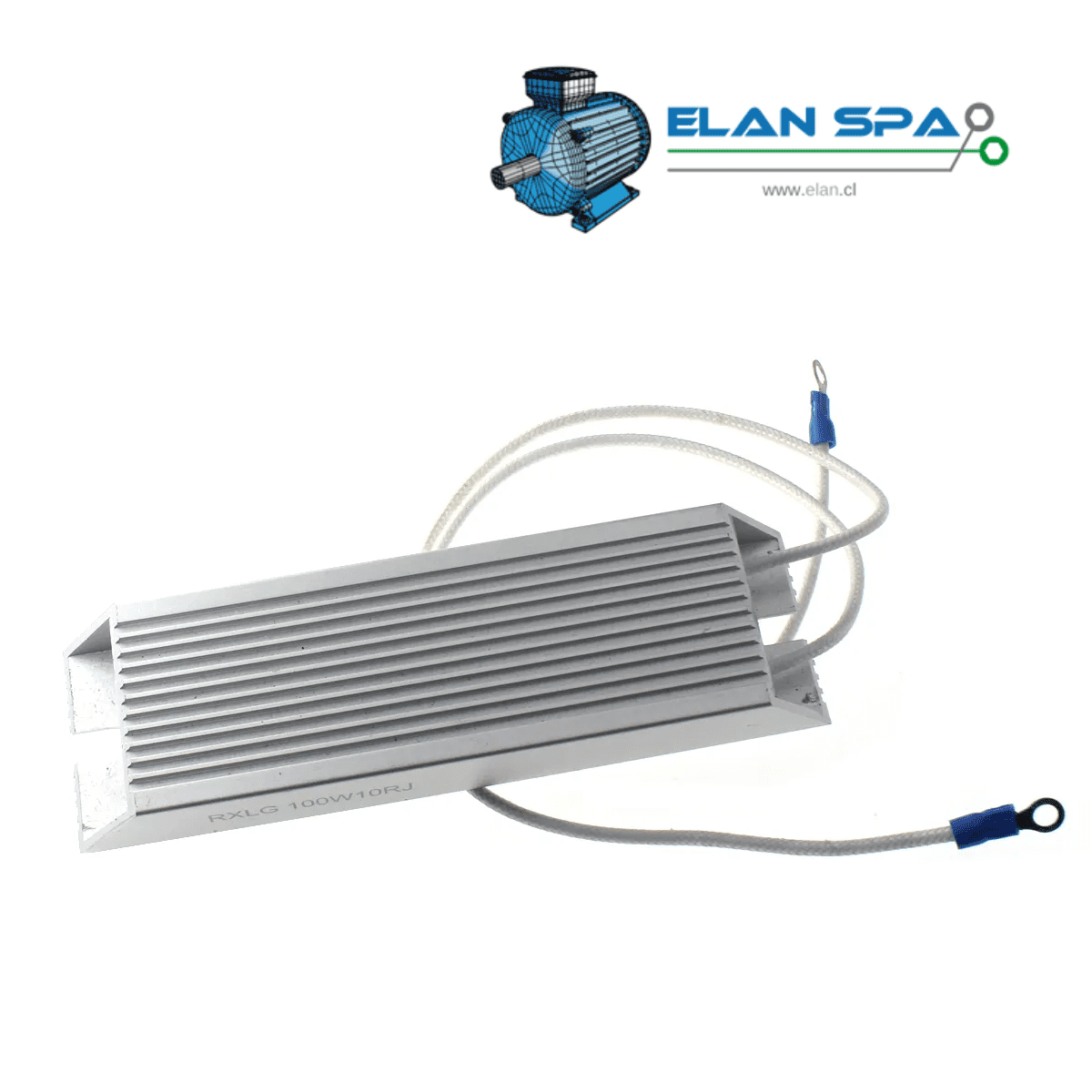

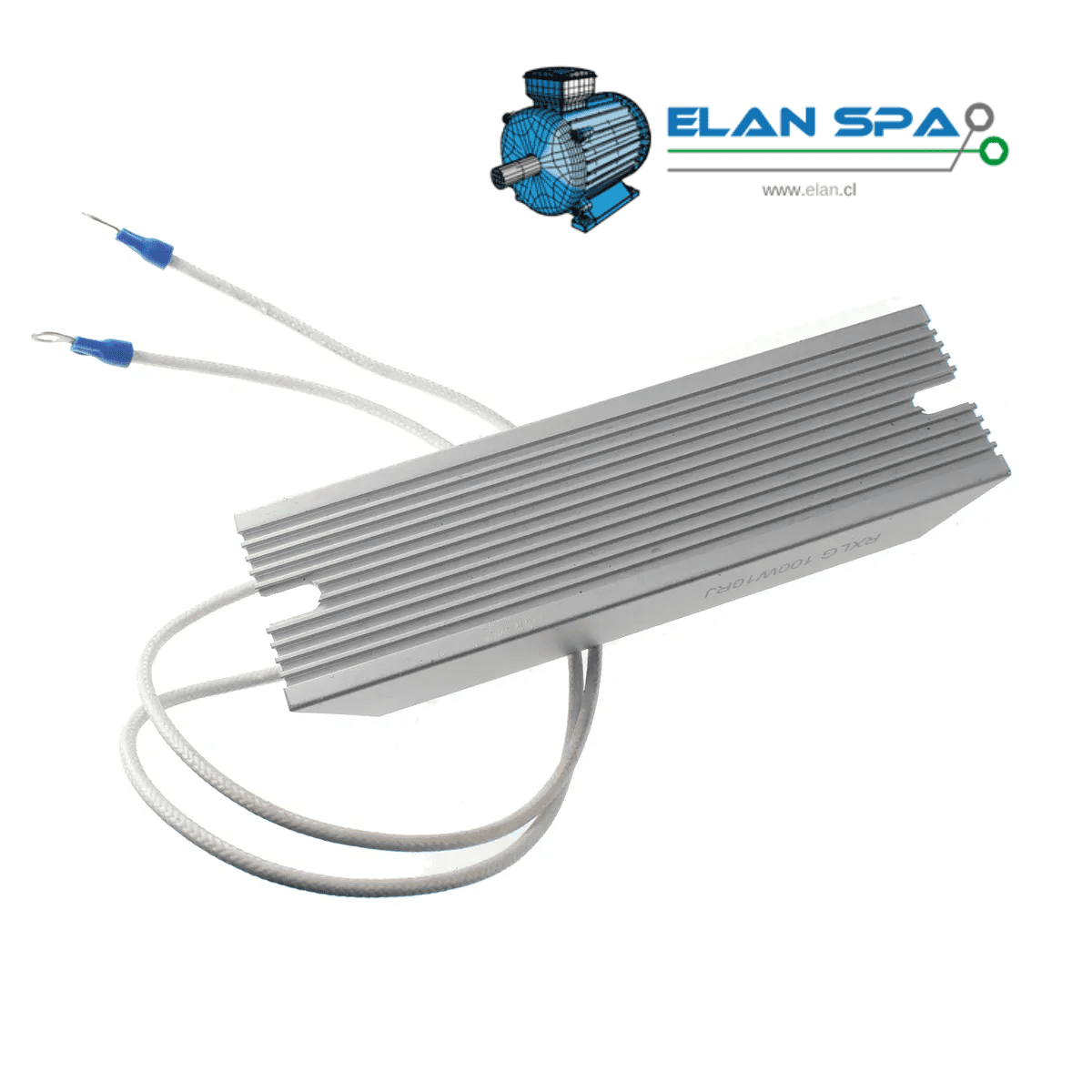

RXLG (Resistencia en carcasa de Aluminio):

Las resistencias fabricadas en carcasa de aluminio de la serie RXLG adoptan una carcasa sellada otorgando un nivel de protección mas eficiente.

Tiene resistencia a la intemperie, resistencia a la vibración y la seguridad es superior a las resistencias de esqueleto de porcelana tradicionales.

La resistencia está empaquetada con una resina de silicona resistente a altas temperaturas y polvo.

Fácil de instalar, herméticas, fácil de agregar radiador.

Aplicaciones:

1. Como resistencia de frenado para proteger el inversor, servo, etc. del daño de la energía eléctrica regenerativa del motor;
2. Como carga resistiva en la prueba de carga electrónica de potencia;
3. Se utilizan como resistencias de muestreo, resistencias limitadoras de corriente, resistencias de arranque y resistencias protectoras en equipos electrónicos de potencia.

Especificaciones técnicas:

1. Valor de resistencia y rango de variación: 1Ω≤R±5% (J), 1Ω>R±10% (K)
2. Coeficiente de temperatura: R＞20Ω, ±260ppm/°C R≤20Ω, ±400ppm/°C a -25~200°C
3. Carga nominal: temperatura superficial ≤375°C colocada sobre una placa de aluminio de 300×300×3 mm
4. Sobrecarga a corto plazo: △R≤±(2%R+0.05Ω) 10 veces el voltaje nominal bajo el mismo entorno sin anomalías, 5 segundos
5. Resistencia de aislamiento: R≥100MΩ1min DC1000V sin excepción, se requiere que la resistencia de aislamiento entre la pieza de soldadura y la carcasa sea mayor o igual a 100MΩ
6. Voltaje maximo soportado: △R≤±(0.1%R+0.05Ω) sin anomalías, sin daños, agregue AC3000V5S entre la pieza de soldadura y la carcasa
7. Resistencia del terminal: sin holgura ni anormalidad, aplique una fuerza de 100 N en la dirección de salida de la pieza de soldadura durante 30 segundos
8. Resistencia a los golpes: sin daño visible, △R≤±(0.1%R+0.05Ω) f:10-55Hz a=1.5g X.Y.Z cada 2h
9. Resistencia al calor: sin decoloración ni daños evidentes excepto en el terminal, calentamiento a 350±5℃ durante 120±5 minutos
10. Choque térmico: △R≤±(2%R+0.05Ω) sin voltaje nominal anormal durante 30 minutos, a temperatura ambiente, 8-12 segundos en un ambiente de -40±2℃, 15+5 minutos campana. Dejarlo a temperatura ambiente durante 2 horas.

Disponibilidad en Stock:

• 100W / 70Ω
• 300W / 100Ω
• 300W / 150Ω
• 390W / 150Ω
• 500W / 75Ω
• 600W / 75Ω
• 800W / 30Ω
• 1000W / 25Ω
• 1300W / 16Ω
• 1500W / 16Ω
• 2500W / 80Ω (8 en paralelo 20kW / 10Ω)
• 3000W / 80Ω (10 en paralelo 30kW / 5Ω)

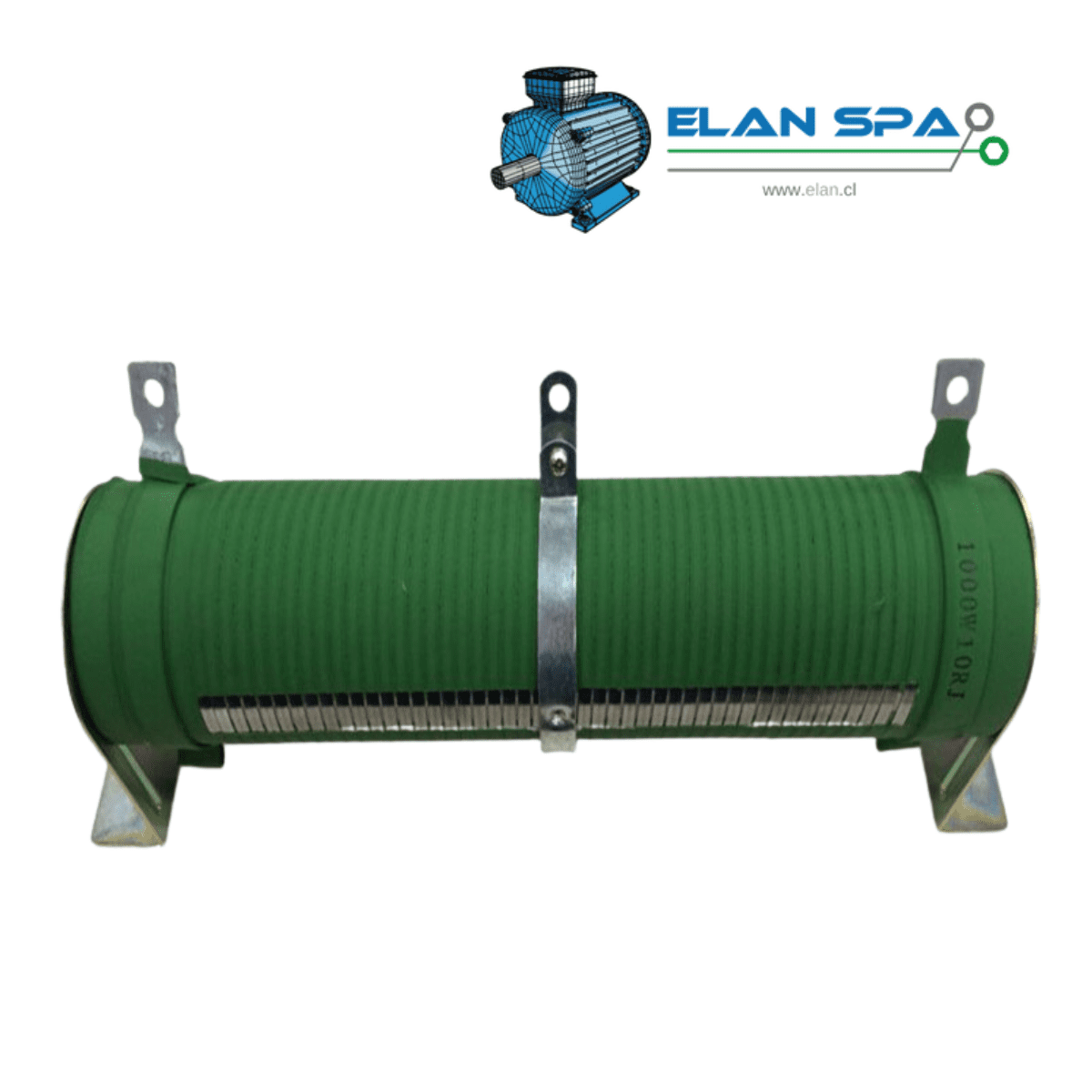

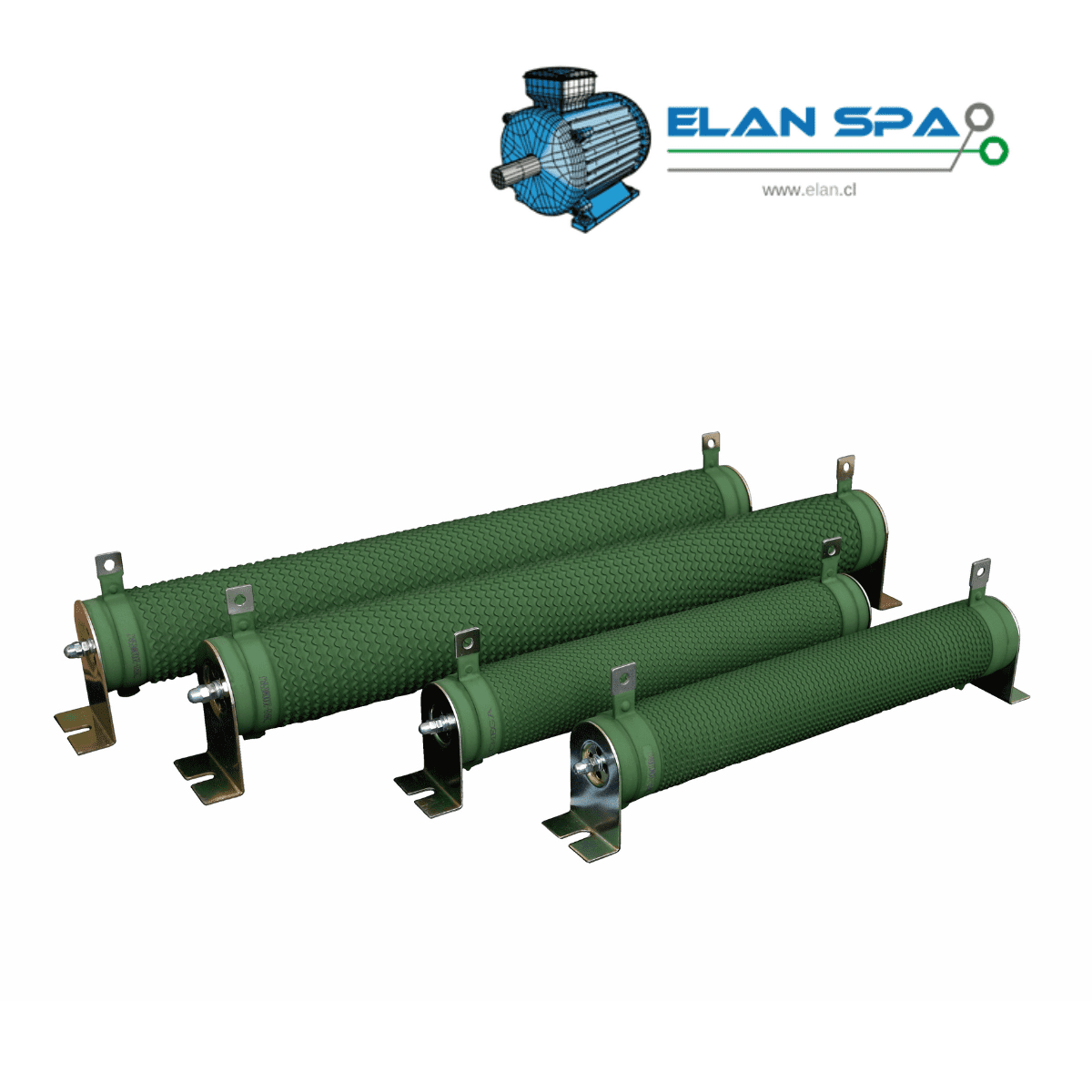

RXHG (Resistencia de alambre enrollado):

La resistencia bobinada de alambre de pintura tipo RXHG es una resistencia bobinada de alambre tubo de alta potencia.

La tira de aleación de resistencia se enrolla en el esqueleto cerámico en forma de soporte lateral, y la superficie está cubierta con un revestimiento aislante y resistente a altas temperaturas.

Material, que es ideal para la disipación de calor, y está equipado con un soporte de montaje. La resistencia tiene alta potencia y fuerte resistencia a la sobrecarga. Fácil instalación.

Aplicaciones:

1. Como resistencia de frenado para proteger inversores, servos, etc. del daño de la energía regenerativa del motor
2. Como carga resistiva en la prueba de carga electrónica de potencia
3. Se utiliza como resistencia de muestreo, resistencia limitadora de corriente, resistencia de arranque y resistencia de protección en equipos electrónicos de potencia.

Especificaciones técnicas:

1. Valor de resistencia y desviación permitida del valor de resistencia: 1Ω≤R±5% (J), 1Ω＞R±10% (K)
2. Carga nominal: Temperatura superficial máxima: 50~200W≤275℃, >200W menor o igual a 350℃
3. Sobrecarga a corto plazo: sin daño visible, △R≤±(5%R+0.05Ω) 10 veces 5s
4. Resistencia de aislamiento: R≥100MΩ1min DC 1000V
5. Voltaje de resistencia: sin daños visibles, sin ruptura de arco △R≤±(0.1%R+0.05) AC 3000V 5S
6. Características de temperatura de resistencia: ±260PPM/℃ (menos de 5Ω, sin detección)
7. Resistencia terminal: Sin holguras ni daños mecánicos 45N 30S»
8. Fuerza del cuerpo de resistencia: sin daños visibles 200N 30S
9. Resistencia a la vibración: sin daño visible, △R≤±(0.1%R+0.05Ω) f:5-200Hz a=1g X.Y.Z cada 2h
10. Resistencia al calor: sin decoloración ni daños evidentes excepto los terminales, marcas claras 350 ℃ 2 horas
11. Golpe térmico: 15 minutos a -55 °C después de 30 minutos de carga nominal sin daños mecánicos visibles
12. Resistencia a la humedad: sin daños visibles, marcas claras, △R≤±(5%R+0.05Ω) Resistencia de aislamiento≥10MΩDC100 40℃ 95%RH 500horas
13. Durabilidad (carga nominal): Sin daños visibles en la apariencia, marcas claras, △R≤±(5%R+0.05Ω) 100% de carga

Disponibilidad en Stock:

• 6000W / 220Ω
• 7500W / 180Ω
• 9000W / 150Ω
• 10kW / 120Ω
